CKD ガイド付きシリンダ ころがり軸受 ( STG-B-20-150-T3H-D ) CKD(株)

商品説明



特長：

横荷重や偏芯荷重に強い製品にするために、ガイドロッド軸受部を改良するとともに、ベアリング構造を変更しました。
従来品に比べ耐荷重性能が向上し、さらに安定作動も実現しました。
シリンダ本体の剛性はそのままに、アルミボディ形状を見直し、軽量化、省資源化を実現しました。
ピストンロッドの取付は六角レンチで行えるため、メンテナンス時に特殊な工具は不要です。
エンドプレートは、平面研削を行い、治具を取り付きやすくしています。
エア配管は2方向で配管処理がしやすく、取付方向は3タイプ用意しました。

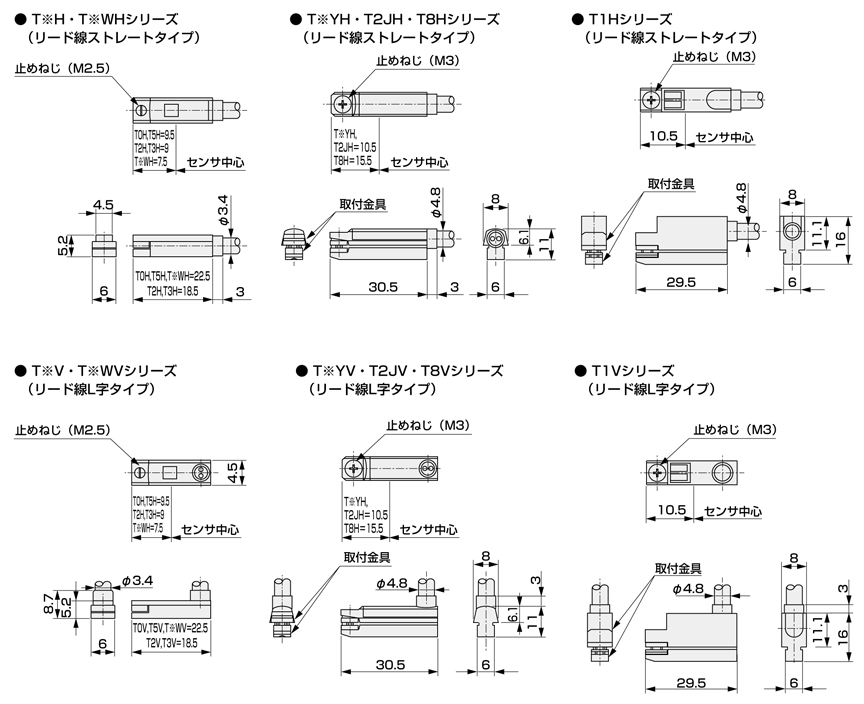

小形のT形シリンダスイッチを搭載し、取付時のスイッチの出っ張りを解消し、省スペース化を図りました。



用途：

昇降・水平搬送に



仕様：

チューブ内径(mm)：20
ストローク(mm)：150
配管ポート口径：Rc1/8
リード線長さ(m)：1
シリンダスイッチ個数：２個付
使用流体：圧縮空気
最高使用圧力(MPa)：1
最低使用圧力(MPa)：0.15
耐圧力(MPa)：1.6
周囲温度（℃）：-10〜60（但し、凍結なきこと）
使用ピストン速度（mm/s）：50〜500
許容吸収エネルギー（J)：0.157
給油：不要（給油時はタービン油１種ISO VG32を使用）








商品カテゴリ




配管材料プロトキワ

  空圧用品

  空圧・油圧機器

  エアシリンダ





DIY、工具
その他DIY、業務、産業用品






商品コード

5208534
